JZY-CB 型CT二次過電壓保護器
概述
在電力系統中，電流互感器(CT)應用一次電流的測量與控制，正常工作時互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流等)，都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。
根據電力系統的實際需求，我公司在第一代保護器的基礎上，我們又開發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后具有手動和自動復位功能以及多元組合的各種不同功能的保護器，該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，過載能力強，靜態泄漏電流小，可滿足各種CT保護的需要。
接線原理
一般情況下，電流互感器均接在A、B、C三相上，少數接在兩相上，個別接在一相上。電流互感器二次繞組接線絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點(虛地N)連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。
AC220V電源直接接在保護器AC220V端子上，一對常開和一對常閉接點(共用中間活動端)為無源輸出端子，供用戶根據實際需要使用。
保護器的基本元件是本公司自行研制的特種ZnO壓敏電阻，它并聯于CT二次被保護繞組兩端，正常運行時壓敏電阻兩端的電壓小于20V。此時壓敏電阻處于近似斷路的高阻狀態，通過它的電流稱為泄漏電流，小于8μA(U1mA≤800V)或5μA(U1mA>800V)，對該回路保護動作值和表計準確度的影響可以忽略不計。

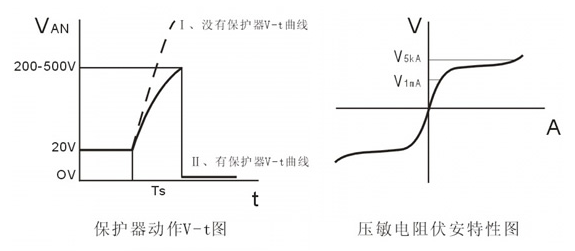

當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓遠遠高于正常運行電壓(數值取決于CT本身參數和運行情況)，此時并接的壓敏電阻瞬間進入導通狀態。由于ZnO壓敏電阻的固有特性，過電壓被有效地限制在選定值以下，進入穩定的短路狀態，從而徹底避免了過電壓危害。保護器能在過壓產生的20ms內可靠地將二次繞組短接并發光顯示，能提供開路(或過壓)信號與閉鎖差動保護的接點。故障排除后，將其復位即可再次使用，動作壽命可達上萬次之多，運行穩定可靠。
產品保護原理
保護器的基本元件是本公司自行研制的特種ZnO壓敏電阻，它并聯于CT二次被保護繞組兩端，正常運行時壓敏電阻兩端的電壓小于20V。此時壓敏電阻處于近似斷路的高阻狀態，通過它的電流稱為泄漏電流，小于8μA(U1mA≤800V)或5μA(U1mA>800V)，對該回路保護動作值和表計準確度的影響可以忽略不計。
當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓遠遠高于正常運行電壓(數值取決于CT本身參數和運行情況)，此時并接的壓敏電阻瞬間進入導通狀態。由于ZnO壓敏電阻的固有特性，過電壓被有效地限制在選定值以下，進入穩定的短路狀態，從而徹底避免了過電壓危害。保護器能在過壓產生的20ms內可靠地將二次繞組短接并發光顯示，能提供開路(或過壓)信號與閉鎖差動保護的接點。故障排除后，將其復位即可再次使用，動作壽命可達上萬次之多，運行穩定可靠。
