JZY-XD 型小電流接地選線裝置
一、產品概述
1、概述
我國的中壓電網絕大多數是小電流接地系統(也即中性點非有效接地系統)，當發生單相接地故障時，規程雖允許帶故障運行2小時，但由于過電壓危害絕緣，仍可能引發事故。供配電系統故障統計表明，單相接地故障發生的概率占66%以上，因此迅速確定單相接地時的接地位置對供配電系統的安全運行意義重大。
隨著電力系統規模和容量的擴大，中壓電網逐步采用了中性點經消弧線圈接地的運行模式，且一般又運行于過補償方式，由此也導致了單相接地故障選線的困難。近年來，一些基于傳統算法的接地選線裝置相繼問世，但在實際應用中選線正確率仍然不高。目前，這一問題正成為改善電能質量、提高供電可靠性的主要困難之一。
正是在這種背景之下，經過多年跟大學實驗室聯合實驗和分析研究，我公司找到了以往選線方法正確率低的原因，提出了新的算法，并運用新一代采樣和處理技術，推出了最新一代產品——JZY-XD系列小電流接地選線裝置。
本裝置采用先進的軟硬件設計方法，以暫態過渡過程為分析基礎，通過判斷小接地電流來實現選線。硬件方面，應用超大規模邏輯電路，實現數據采集完全硬件化;應用同步采樣技術，保證了分析數據的精準。算法方面，專門針對難度最大的過補償高阻接地，開發成功了擁有完全自主知識產權的核心算法。裝置還運用其它多種算法同時分析，以動態權值處理多條回路多個算法的判別打分，使選線運算更加可靠、穩定。裝置技術性能指標符合DL/T 478-2001《靜態繼電保護及安全自動裝置通用技術條件》、DL/T871-2004《電力系統繼電保護產品動模試驗》、DL/T 872-2004《小接地電流系統單相接地保護裝置》等國家有關行業標準的規定。
3、工作原理
本機在啟動工作后，當系統發生接地故障時，零序電壓會觸發本機進入采集狀態采集各回路零序電流，取出數據后進行第一階段運算。如1、2、3、4 號線的電流分別為-15A、+4A、+5A、+6A。此時消弧設備判斷接地類型，如果是金屬接地，消弧設備不動作;如果是弧光接地，消弧設備把弧光接地強行變為金屬接地，本機再進行采集狀態采集各回路零序電流，根據本次數據進行第二階段運算 。如果是金屬接地，此時接地1、2、3、4 號線的電流將可能約為-15A、+4A、+5A、+6A，故障線(1號線)電流與非故障線電流相反且至較大，故可直接判斷選線。如果是弧光接地，此時接地1、2、3、4 號線的電流方向一致，可能約為+5A、+4A、+5A、+6A，此時四條線路電流分別與第一階段的-15A、+4A、+5A、+6A 分別相減的增量差為20A、0A、0A、0A，故障線(1號線)的增量為20A，是增量最大的一路線，即可選出故障線。然后把所選出的接地信息在液晶顯示屏上顯示，并閉合相應的跳閘口，若接地現象消失、排除，本機返回工作狀態，跳閘口斷開。

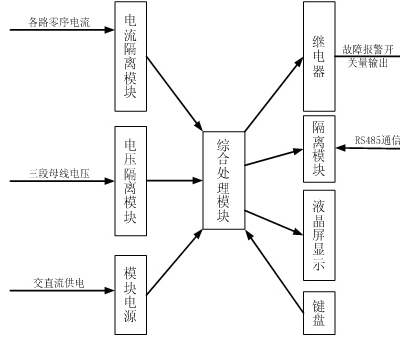

下面是原理框圖：
二、操作說明
1. 裝置通電開機后液晶屏顯示如下圖界面，界面顯示本臺裝置最大輸入電流路數，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間，請參考下面提及的步驟進行設置。

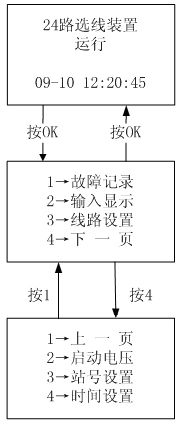

2. 在裝置顯示開機界面時，按下面板上的OK鍵，進入主菜單，如上圖。主菜單由兩個界面顯示組成，可以使用按鍵1和按鍵4在兩個主菜單界面間切換顯示，再按一次OK鍵即可返回開機界面。在主菜單顯示界面，按菜單項前數字對應的按鍵，即可進入相應菜單項。比如想進入“時間設置”重新設定日期和時間，則可按裝置面板上的4鍵。
3. 故障記錄追憶：本裝置內部Flash存儲器可以記下最近發生的32次故障記錄，可顯示發生接地故障線路的母線段號和線號，及日期和時間。在主菜單界面上，按裝置面板上的1/+鍵，進入“故障記錄”，如下圖。然后再按1/+鍵可進行下翻頁，按2/-鍵進行上翻頁，逐條查詢記錄。按OK鍵可返回主菜單。注意：裝置出廠前所做的模擬實驗的記錄也會保留在Flash存儲器里，這些記錄用戶無需關注。
4. 零序電流顯示及裝置調零：在主菜單界面，按2/-鍵選擇“電流顯示”功能。當有零序電流進入選線裝置時，液晶屏上將顯示該電流值及其輸入的通道，單位為安培。在電流顯示界面，按3 鍵進入裝置調零界面，按照界面上顯示的要求完成后，按4 鍵進行裝置調零，按OK鍵返回主菜單。
注意：調零開始前需要把裝置后的電流和電壓信號輸入全部拔出。

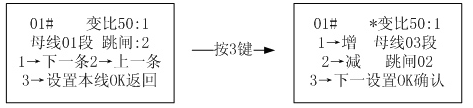

5. 線路設置：在主菜單上，按3 鍵選擇“線路設置”功能，設置各個線路的變比，母線號及跳閘口。進入設置界面，按3 鍵設置本線，按1/+鍵和2/-鍵可設置*符號對應的項。如果現場所有出線的零序CT 或三相式CT 變比都一致，則不須設置，但如果CT 變比有一個不同就必須設置。設置完成后，按OK鍵保存所做的設置，按1/+鍵進行下翻頁，開始下一線路的設置。按OK鍵返回主菜單。
注意：對于沒有投運的線路把此線路對應的接線端子短接。如要把1 段母線和2 段母線并聯使用，則要把所有母線號為2 的線路母線號改為1 。如要把1 段母線和2 段母線再分開使用，則要把前面母線號改為1的線路編號改回母線號為2。同理：如要現場把1 段母線和3 段母線并聯使用，則要把所有母線號為的線路母線號改為1 。如要現場把2段母線和3段母線并聯使用，則要把所有母線號為3的線路母線號改為2 。如要現場把1 段母線、2 段母線、3 段母線并聯使用，則要所有母線號為2 和3 的線路母線號改為1。
6. 啟動電壓設置：按4 鍵進入下一主菜單顯示界面，按2/-鍵選擇“啟動電壓”功能。進入如下圖的設置界面，可以根據現場實際情況，合理的調高或調低開口啟動電壓。當系統開口電壓高于設定值時，裝置開始選線運算。按OK鍵保存所做的設置并返回主界面。
7. 通信站號設置：裝置出廠默認站號為01。如需更改，在主菜單界面上，按裝置面板上的3鍵，進入如下圖的設置界面。每按一次1/+鍵，站號加1，每按一次2/-鍵，站號減1，設置完畢后按OK鍵保存并返回主菜單。
注意：在通信過程中請勿更改站號。
8. 日期時間設置：如需更改裝置日期時間，在主菜單界面上選擇“時間設置”功能，進入如下圖的設置界面。首先進行年份設置，每按一次1/+鍵，年份加1，每按一次2/-鍵，年份減1。
年份設置完畢后，按3鍵進入月份設置，如下圖，同樣按1/+鍵和2/-鍵增減月份。類似的，再按3鍵依次進入日、時、分、秒等的設置。全部設置完畢后，按OK鍵保存并返回主菜單，或者按4鍵取消設置并返回主菜單。

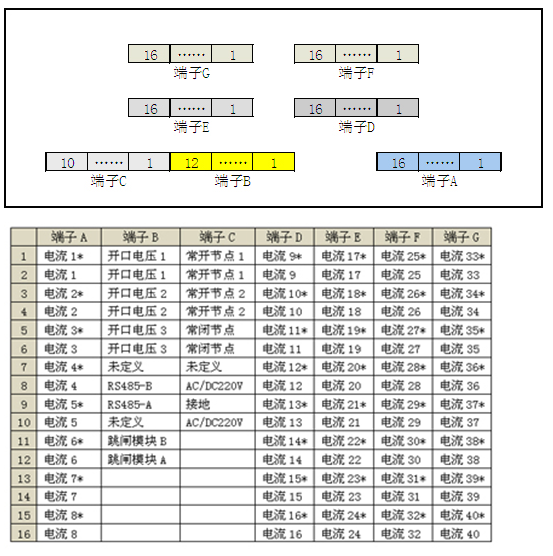

四、裝置端子接線圖
說明：24路產品無端子F和G。
六、通訊規約
本裝置采用MODBUS(RTU模式)通訊規約，RS-485通信方式, 波特率為9600bps，1位起始位,8位數據位，無校驗，1位停止位，即1字節數據共10比特位。裝置出廠時站號設置為01，用戶可根據現場情況重新設置。

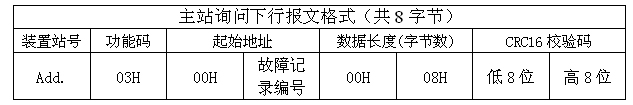

1、 主站查詢裝置故障記錄
說明：年用兩位數字表示，0BH代表2011年。不可發送不存在的時間，否則可能導致裝置軟件錯誤。
4、 舉例(假設裝置站號設為01)：
主站發送下列數據，用以查詢裝置第一條故障記錄，其中D5H CAH為CRC16校驗碼：
01H 03H 00H 01H 00H 08H 15H CCH
裝置回應下列數據，表示09年7月8日5點30分10秒1段母線第3號線發生接地故障，其中89H 8EH為CRC16校驗碼：
01H 03H 08H 09H 07H 08H 05H 1EH 0AH 01H 03H 89H 8EH
主站發送下列數據，用以設定裝置時間為09年5月8日15點20分0秒，其中35H FDH為CRC16校驗碼：
01H 04H 09H 05H 08H 0FH 14H 00H 35H FDH

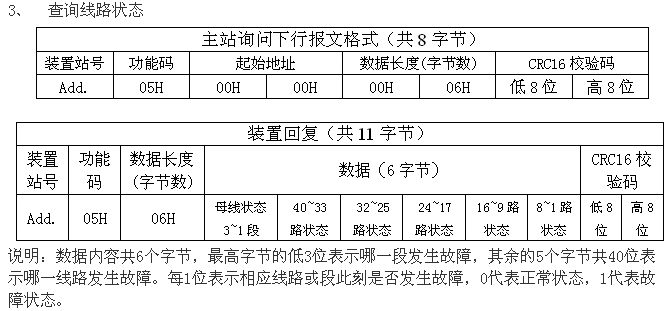

主站發送下列數據，用以查詢各線路狀態：
01H 05H 00H 00H 00H 06H 4DH C8H
裝置回應下列數據，表示當前第2段第8路故障：
01H 05H 06H 02H 00H 00H 00H 00H 80H A1H 1DH
裝置回應下列數據，表示當前線路正常：
01H 05H 06H 00H 00H 00H 00H 00H 00H A1H 5FH
5、 注意事項
建議主站向本裝置發送數據請求的時間間隔大于3秒。
若要更改裝置站號，建議先停止后臺通信。
裝置上電前，建議先停止后臺通信，待上電后再開始后臺通信。
