KZJNK 智能節能及電源質量控制系統
一、產品概述
隨著高新技術尤其是信息技術的高速發展，電能質量已經成為廣大供電各方日益關注的問題，我國用電網絡對供電質量和節能效率要求也越來越高。當前，隨著用電系統的擴大，用電負荷特性越來越復雜，電網污染日趨嚴重，無功損耗問題日漸突顯。針對現有的情況不少廠家用無功補償或濾波等技術，但這些技術僅僅是解決部分問題治標不治本，而且投資較大，效果不理想。如何提高用電質量、用電效率、保護用電設備成為人們日益關注并亟待解決的問題。
綜合以上問題我公司率先研制出KZJNK智能節能及電源質量控制系統(以下簡稱：本裝置或本系統)，本系統是針對目前220V-10KV用電網絡中對電能質量要求較高的各種精密的、復雜的用電負荷提供高效潔凈的電力能源而研制的高科技新產品。本裝置功能齊全(具有平衡三相電壓、穩定供電電壓、抑制諧波、降低負載工作電流、抑制瞬流和浪涌、節能等功能)，工作可靠，自動化程度高、安裝維護方便，廣泛應用于220V-10KV用電網絡中。
二、工作原理
KZJNK智能節能及電源質量控制系統通過靈活交流輸電單元對系統A、B、C三相電流、電壓、工作頻率、功率因數等量進行采樣并濾除電網中輸入的高層諧波、瞬流和浪涌，采集量送入高速DSP電能質量檢測。分析測控單元與其數據庫中存儲的正常量進行比較。從而判斷出需要優化的指標及幅度。高速DSP電能質量檢測、分析控制單元發出指令由節能優化控制單元去測控電磁調控主機，優化電能參數，輸出由濾波單元進行濾波，同時裝置又對輸出信號進行反饋檢測，并將反饋量輸入控制單元進行處理，從而實現現代化裝置的閉環反饋，實現對電能質量的優化和用電設備最佳工作狀態的動態跟蹤。
三、產品特點
1）電能優化效率高：裝置采用非相控制電磁平衡技術，不僅可以抑制從電源側進入的高次諧波成分，同時可以優化電能質量，抑制用電設備所形成的諧波成分對電網的傳送。
2）節能效果顯著：特別是對可變負載，平均節電率可達5-25%提高設備的功率因數，降低線損及變壓器銅損。
3）節電功能穩定：采用靈活的交流輸電技術和電磁補償穩壓技術，使節電功能不受電壓波動影響。
4）控制方式靈活:多種控制方法滿足不同用戶的需要，采用自動加手動安全旁路電路設計，電壓低于設定值時，自動旁路工作，使用中也可以手動旁路工作。
5）產品自身損耗極低：主機選用優質磁性材料和特殊的繞組設計，使得鐵芯磁場的渦流損失和磁滯損失比一般矽鋼片的損失少得多，幾乎忽略不計，自身損耗極低。
6）保護功能完善：具有過壓、欠壓、過流、過熱、缺相等一體化的多種保護功能，同時具備電動機保護功能，極大提高了系統運行的安全性。
7）性能穩定：裝置主回路純電磁原理設計，無開關器件，大幅度提高了產品的穩定性、可靠性。
8）維護方便：本裝置原理新穎，結構簡單，自動化程度高，采用免維護設計和制造，在實際運行過程中維護方便。
四、裝置構成
◆ 電磁轉換器
一種內嵌電抗的特殊繞組，干式自冷，專利技術。規格根據實際要求進行定制，主要作用:調壓、轉化系統無功功率、抑制諧波和瞬流。
◆數據采集單元(DSP)
DSP數據采集單元是現場數據采集的主要電器模版。DSP將系統的相關電器參數采集后，通過二次屏蔽線將采集的數據發動給ACU單元，實現自動控制。
◆自動控制單元(ACU)
ACU自動控制單元是KZJNK系列產品的核心控制模板，主要作用是對采集的系統數據進行分析，并根據數據相應邏輯進行判斷和響應，為用戶提供一個友好的用戶交互界面，同時，相關數據可通過RS485通訊接口發送給數據中心。
◆柜體
根據用戶實際需要定制，材質可分外：冷軋鋼、敷鋁鋅板或不銹鋼，安裝位置可分為：戶外型和戶內型，安裝方式分為：立式、壁掛式和鑲嵌式。

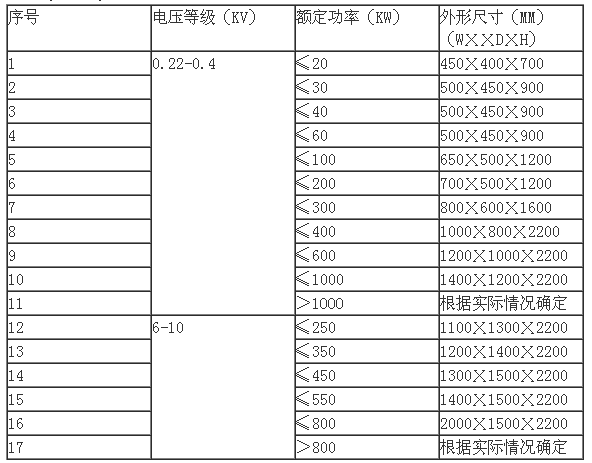

五、外型尺寸
說明：上述表格中的尺寸是我公司標準產品的規格尺寸，特殊情況可根據用戶的實際要求制作。
